Os conectores Zebra tipo YP são suportados por uma camada isolante de silicone com espuma esponjosa em ambos os lados da camada zebra para atender a mais aplicações onde o isolamento é crítico. Ao mesmo tempo, a camada de espuma é muito macia, portanto, em aplicações práticas, apenas uma pequena força compressiva é necessária para obter um bom desempenho de contato.
Para garantir que os conectores zebra sejam feitos corretamente, as especificações de nomenclatura são as seguintes:
A elasticidade superior dos conectores de borracha condutiva pode efetivamente evitar o risco de bom contato com os componentes devido à deformação por envelhecimento e queda acidental de peças estruturais durante o uso de equipamentos eletrônicos, mas com a deformação das peças estruturais e a mudança da força de compressão, a taxa de compressão e a resistência dos conectores de borracha condutiva também mudarão, e é necessário considerar totalmente ao definir peças estruturais e conectores de borracha condutiva. Do seguinte modo:

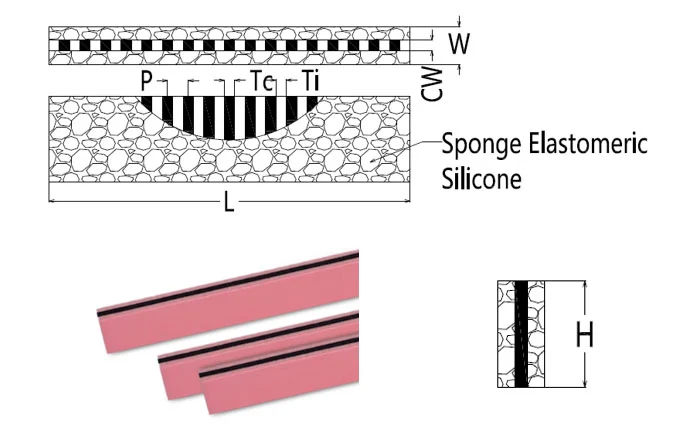

Estria: YP P0.1 10×5×2,5mm CW0.8

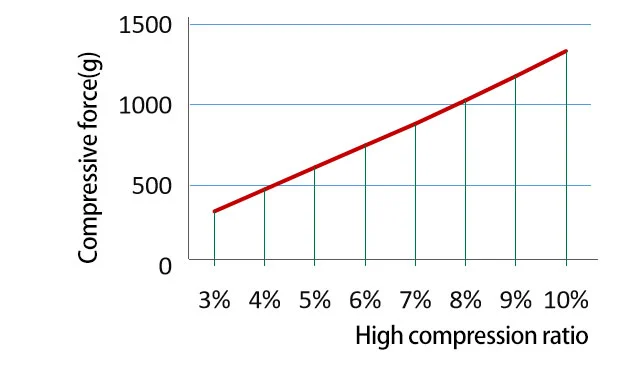

Relação entre força compressiva e taxa de compressão

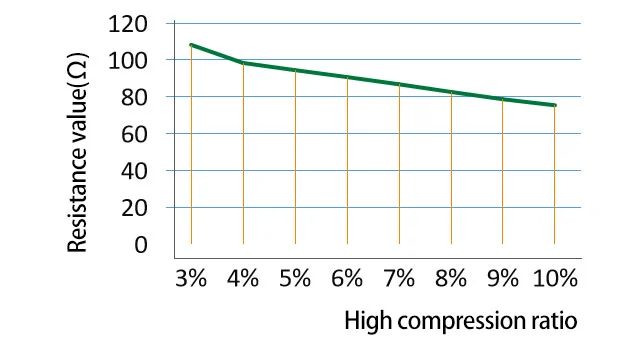

Resistência vs. taxa de compressão
R = valor da resistência (Ω)
CW = largura condutiva (mm)
L = Comprimento condutor (mm)
H = Altura condutiva (mm)
ρ = resistividade de volume (Ω·cm)
O processo de teste deve ser mantido com taxa de compressão > 10% para obter resultados de teste precisos.
F = Pressão de pressão (g)
D = Taxa de compressão D = (H-H1) ÷ H
E0 = Módulo de elasticidade da camada zebra 3,5 MPa
E1 = Módulo de elasticidade do revestimento isolante 1,7MPa
H = Altura do conector de borracha condutora (mm)
W = Largura do conector de borracha condutora (mm)
CW = Largura da Camada Zebra (mm)
W1 = Largura do revestimento de isolamento (mm) W2 = W-W1
L = Comprimento do conector de borracha condutora (mm)
Padrão de implementação: GB2439, GB/T528
| Projeto | Valores de especificação | |||
| Material | Camada condutora | Camada de isolamento | Forro de espuma | |
| Borracha de silicone condutora | Silástico | Silástico | ||
| Rotina | Baixa resistência | Rotina | Rotina | |
| Dureza(A) | 65±5 | 70±5 | 65±5 | 40±5 |
| Resistividade de volume (Ω·cm) | <6 | <3 | >1012 | >1012 |
| Resistência à tração (mPa) | >4 | >5 | >4 | >4 |
| Alongamento(%) | >100 | >150 | >100 | >300 |
| Resistência ao rasgo (N/mm) | >8 | >12 | >10 | >12 |
| Cor | Preto | Branco | Rosa | |
| Temperatura operacional | Umidade operacional（%）25℃ | Corrente máxima de operação (mA/mm2) | |
| Mínimo | Máximo | ||
| -50 | 150 | 85 | 2.5 |
