Os conectores de borracha condutora tipo YS são suportados por borracha de silicone isolante em ambos os lados da camada zebra para atender aplicações com requisitos de isolamento. Ao mesmo tempo, como a camada de isolamento é mais macia que a camada zebrada, um bom desempenho de contato pode ser alcançado em aplicações práticas com apenas uma pequena força de compressão.
O forro de isolamento do conector de borracha condutora tipo YS é de silicone de cor natural (transparente), também pode ser feito de acordo com os requisitos de branco, verde e outras cores.
Para garantir que os conectores de borracha condutora sejam feitos corretamente, as convenções de nomenclatura são as seguintes:
A elasticidade superior dos conectores de borracha condutiva pode efetivamente evitar o risco de bom contato com os componentes devido à deformação por envelhecimento e queda acidental de peças estruturais durante o uso de equipamentos eletrônicos, mas com a deformação das peças estruturais e a mudança da força de compressão, a taxa de compressão e a resistência dos conectores de borracha condutiva também mudarão, e é necessário considerar totalmente ao definir peças estruturais e conectores de borracha condutiva. Do seguinte modo:

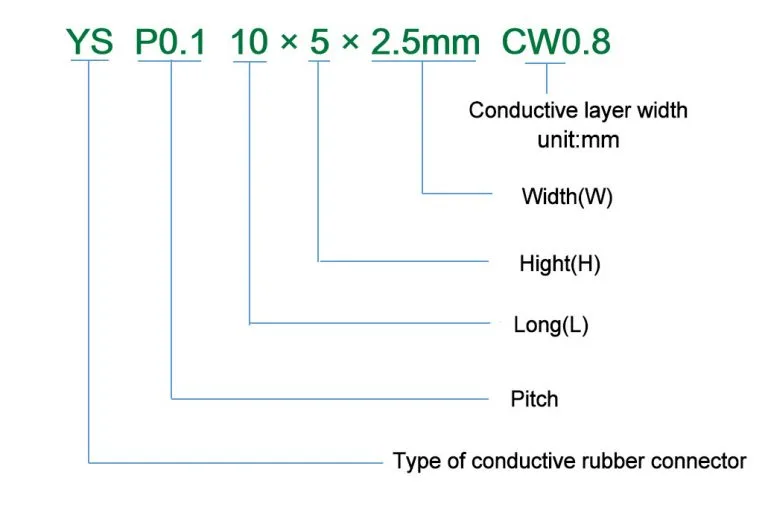

Estria: YS P0.1 10×5×2,5mm CW0.8

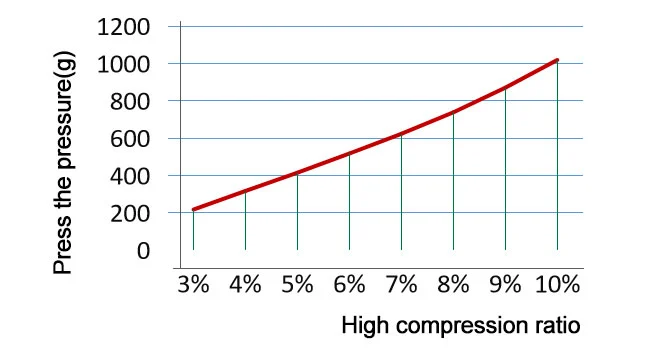

Relação entre força compressiva e taxa de compressão

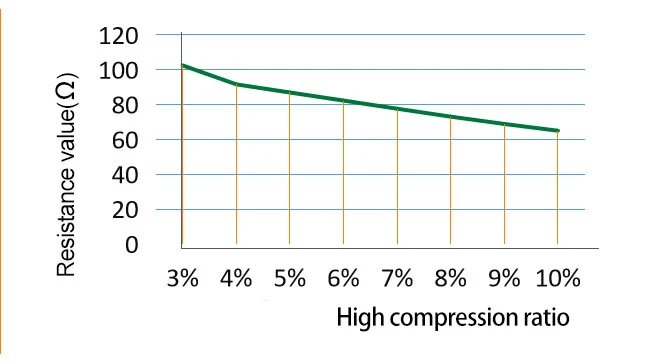

Resistência vs. taxa de compressão
R = valor da resistência (Ω)
CW = largura condutiva (mm)
L = Comprimento condutor (mm)
H = Altura condutiva (mm)
ρ = resistividade de volume (Ω·cm)
O processo de teste deve manter uma taxa de compressão >5% para obter resultados de teste precisos.
F = Força de compressão (g)
D = Taxa de compressão D = (H-H1) ÷ H
E0 = Módulo de elasticidade da camada totalmente condutora 3,5MPa
E1 = Módulo de elasticidade do revestimento isolante 1,1MPa
H = Altura do conector de borracha condutora (mm)
W = Largura do conector de borracha condutora (mm)
CW = largura da camada totalmente condutiva (mm)
W1 = Largura do revestimento de isolamento (mm) W2= W-W1
L = Comprimento do conector de borracha condutora (mm)
Padrão de implementação: GB2439, GB/T528
| Projeto | Valores de especificação | |||
| Material | Camada condutora | Camada de isolamento | Forro isolante | |
| Borracha de silicone condutora | Silástico | Silástico | ||
| Rotina | Baixa resistência | Rotina | Rotina | |
| Dureza(A) | 65±5 | 70±5 | 65±5 | 30±5 |
| Resistividade de volume (Ω·cm) | <6 | <3 | >1012 | >1012 |
| Comprimento da saliência (mPa) | >4 | >5 | >4 | >4 |
| Alongamento(%) | >100 | >150 | >100 | >300 |
| Resistência ao rasgo (N/mm) | >8 | >12 | >10 | >12 |
| Cor | Preto | Branco | Transparente/branco | |
| Temperatura operacional | Umidade operacional（%）25℃ | Corrente máxima usada （mA/mm2） | |
| Mínimo | Máximo | ||
| -50 | 150 | 85 | 2.5 |
